DG型高温高压锅炉给水泵是现代工业蒸汽锅炉的重要组成部分，对锅炉的安全稳定运行起着重要的作用，输送介质温度不大于170 ℃ 的除盐水，适用于高压锅炉给水或其它高压清水泵用。作为连成的支柱产品之一，DG型高温高压锅炉给水泵从无到有，从有到精，一步步走向成熟，DG型高温高压锅炉给水泵目前已经完成了基本的技术储备。正所谓，细节决定成败，不断完善和提高产品质量，才能在同类产品中脱颖而出。

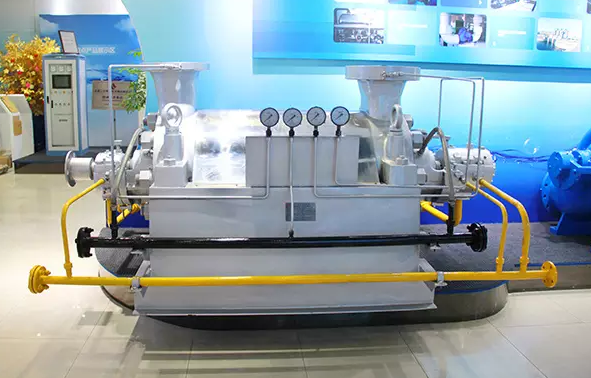

DG型高温高压锅炉给水泵

连成技术中心在提高水泵质量上加强了研究，通过了解车间生产及装配情况，集合售后部门的维修反馈和客户使用情况，对DG型高温高压锅炉给水泵的质量控制过程进行研究，结合最新行业技术发展内容，提出了一系列细节上的完善与建议。

一、关键零部件检查

对水泵叶轮进行系统检查，科学地做好叶轮的动静平衡，检查零件各项指标保证叶轮满足装配和使用要求。

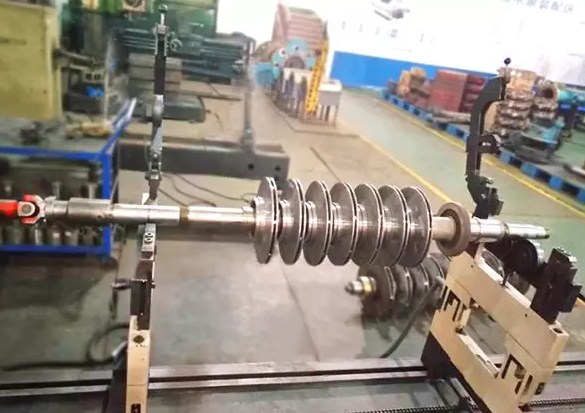

泵轴以及转子部件进行检查保证相应的形位公差要求，并对转子部件进行动平衡检测，使之达到使用要求。

二、装配小秘诀

按照相关装配注意事项，科学规范地落实装配工艺工序，充分利用相关装配小技巧，保质保量地完成装配：

1、利用定位片保障首级叶轮中心定位。

2、使用紫铜钉实现导叶与中段间的密封与固定。

3、科学规范地完成穿杠的紧固。

4、平衡盘和平衡环接触平面的检查。

将蓝墨水或丹红等薄薄地涂在平衡盘端面上；清洁平衡环的端面；慢慢地转动转子推向吸入段，使平衡盘端面和平衡环端面紧密接触；检查平衡环断面的颜色区域，确认平衡盘端面和平衡环端面的接触面积应不小于3/4。否则，需要更换平衡环。

注意：在检查的过程中，不要装O形圈。

5、机械密封安装

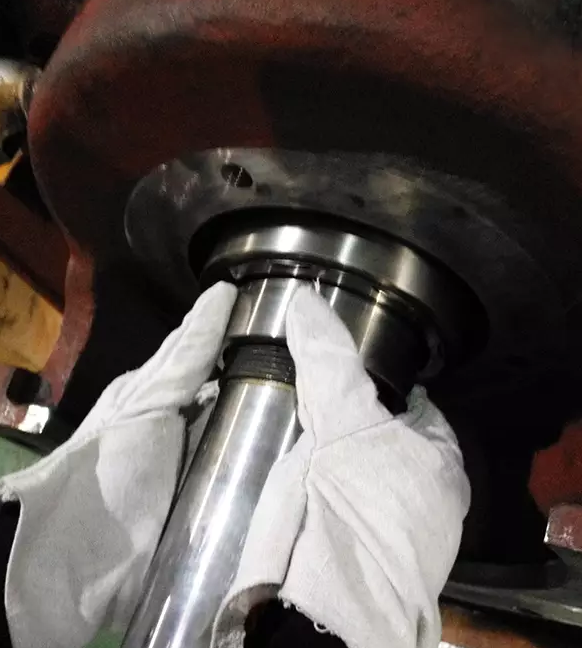

机械密封分为带螺纹泵和不带螺纹泵两种机封。具体安装是：先将机械密封的动环部件装固定在机械密封轴套上，然后将其套在轴上。装动环部件之前，要测量相关尺寸。将带有机封静环的机封压盖，套在轴上，不要拧上螺钉。

注意：机械密封的端面必须保证干净、无擦伤。

6、抬轴调整转子中心

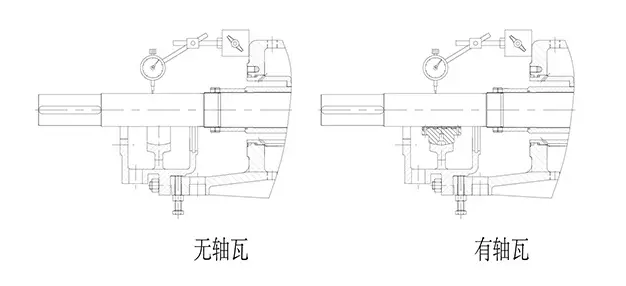

在吸入侧和吐出侧轴上放置两个千分表，将表固定在轴承支架上，表的测杆中心线要垂直轴的中心线，表针调到“0”位。用合适的工具抬起两侧的泵轴，观查千分表上垂直的变化量，其指针的最大值与最小值得差，就是总的抬轴量，测量应重复两次。总抬轴量为0.4-0.5mm左右，过小要拆泵检查。

分别将转子两端抬起，将下轴瓦放在轴承体中，调节轴承支架上的紧定螺钉，使测量出的抬轴量大约为总的抬轴量的55%。

7、轴的扰度检查

在两个轴颈处，用水平仪检查轴颈的扰度，两端的轴应是同时杨起，水平仪所指示的格数应大致相等。

8、刮瓦

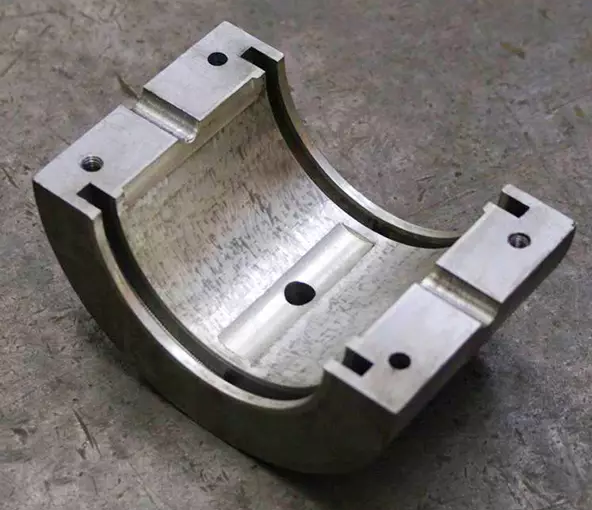

抬轴量调整好后，将轴承部件上的螺栓全部拧紧。在轴瓦处的轴颈表面上加一些润滑油，然后用勾扳手盘动转子，使轴颈和轴瓦摩擦，然后卸下轴瓦，观察轴瓦的摩擦面，通过刮瓦，使轴瓦和轴颈接触均匀。要求轴颈与下轴瓦接触角为60º±5º，且处于下轴瓦正中心，每平方厘米至少有两个接触点；轴瓦顶部间隙为轴径的1.5‰ - 2‰左右，轴瓦两侧间隙为顶部间隙的1/2；用塞尺测量轴瓦的两侧间隙，插入深度应为22-28mm；刮好后，装上轴瓦，转动转子，转动灵活且泵体内无摩擦、碰撞的声音；一般轴瓦压紧力在0.02~0.04毫米。

注意：转动转子时，在轴瓦处要加一些润滑油。

9、轴承部件装配

自润滑轴承部件由轴承体、轴承盖、轴瓦、甩油环、油杯、水冷盖、放气塞、轴承压盖、放尘盘等组成。需注意事项如下：轴承体的冷却室须做水压试验；需注意下轴瓦回油孔的位置；需观察油杯的油位；需注意放气塞的排气孔。强制润滑前轴承部件由轴承体、轴承盖、轴瓦、放气塞、轴承压盖等组成，后轴承部件增加了推力盘和推力瓦。

需注意事项如下：检查Pt100、温度计安装是否符合合同要求；需检查放气塞是否通畅；推力盘的轴向间隙的检查，靠泵端间隙0.1mm左右，尾端间隙0.5mm左右。

三、泵的起吊

装配完成的泵，需要进行性能测试、装箱运输等操作步骤，在移动泵机组时，需要遵守相关防止事故发生的条例，同时还需注意：

1、在起吊之前，需检查钢绳、起重设备的承载限度，要特别注意重力的承受点，禁止吊绳置于泵轴或轴承体上；也可用叉式起重机搬运泵，但要注意叉的位置。

2、起重负载应均匀平衡，起吊时应小心谨慎，防止泵件碰撞，特别应避免泵联轴器处轴加工配合面的损坏。

3、严禁异物或灰尘在搬运过程中进泵和电动机内。

四、泵机组管路系统

1、油管路系统

油管路系统的管路应采用氩弧焊的焊接方式，焊接完成后，要严格清理焊渣。整个油管路系统需进行0.4MPa水压试验，持续10min，不得有渗漏、冒汗的现象，然后用热空气吹干管路。

2、水管路系统

水管路系统的管路宜采用氩弧焊的焊接方式，焊接完成后，要严格清理焊渣。整个水管路系统需进行1.0MPa水压试验，持续10min，不得有渗漏、冒汗的现象，然后用热空气吹干管路。

五、底座与支脚装配

1、进水段和出水段的中心支脚需一起加工。

2、底座应作消除应力处理，在装泵前，需重新检测其平面度，共用底座，还需检测高度差。

六、联轴器

必须让水泵和电机的轴心处于同一直线上，以免工作过程中相互偏差造成机组振动、轴承发热甚至烧坏。DG型高温高压锅炉给水泵是联轴器结构，因此对联轴器找正是必须的，两联轴器端面间的距离应满足技术图纸要求，联轴器端面偏差小于0.06mm，圆周偏差小于0.08mm。根据联轴器的不同形式，利用塞尺或者千分表进行测量：

1、找正前应将两联轴器用找中心专用螺栓连接好。如果是固定式联轴器，应将二者插好。

2、测量过程中，转子的轴向位置应保持始终不变，以免前后窜动引起误差。

3、找正时一定要在冷态下进行，热态时不能进行联轴器的找正。

联轴器与轴的配合一般属于紧配合，在拆卸的时候，不能用敲击的方法将联轴器拆下，应用拉模或合适工具拉出联轴器。
