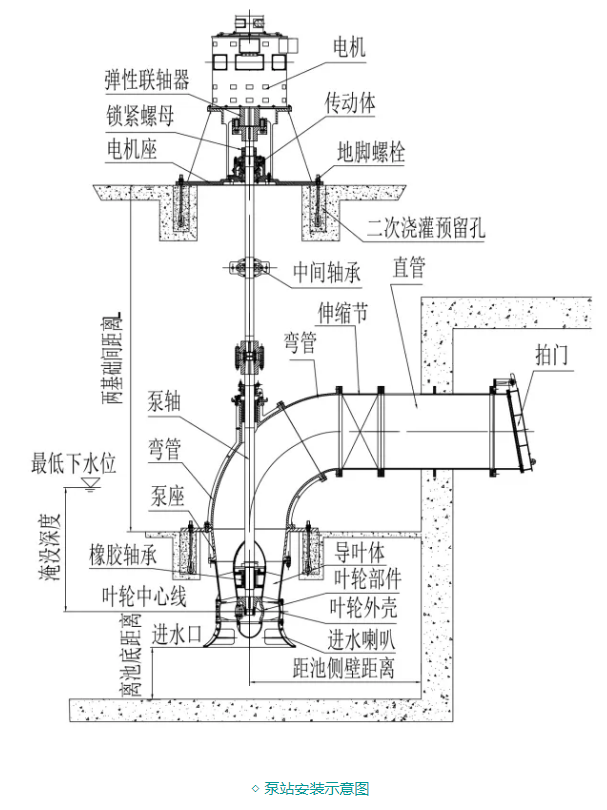

ZLB大型立式轴流泵由泵体部分和传动装置两部分组成,为分体结构。泵的正确安装是泵能否正常运行的关键,否则会影响泵站的验收。所以,业务人员、售后服务人员都要了解、指导立式轴流泵的安装与调试过程。
安装前应仔细阅读产品说明书、安装图纸和要求,现将立式轴流泵的安装过程简述如下:
1、准备工作
检查基础是否清扫干净,核实土建提供的高度、轴线是否符合设计要求,检查电机基础和水泵基础实际标高与零件实测标高,允差不超过-4~0 mm。
安装前首先要把水泵拆卸,然后再按以下要求顺序安装。绝对不能将泵整机吊起直接装于基础上,否则泵安装精度无法得到保证。

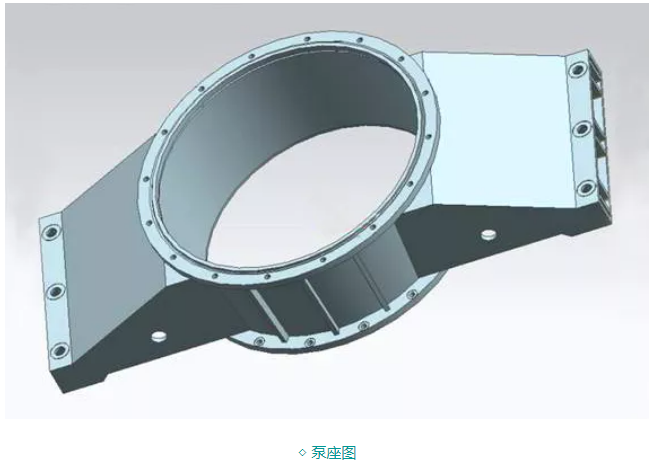

2、安装电机座和泵座

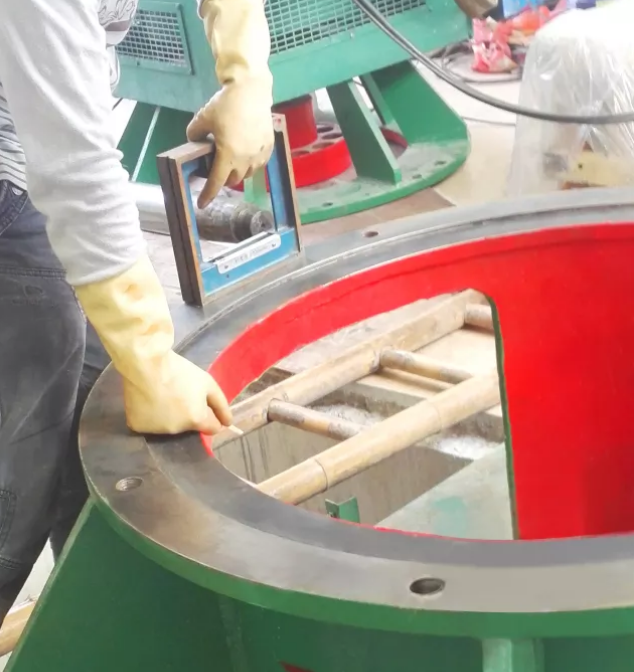

将泵座和电机座放在混凝土基础上,用垫铁调节泵座和电机座水平,用框式水平仪测量初步校正电机座和泵座的水平度。

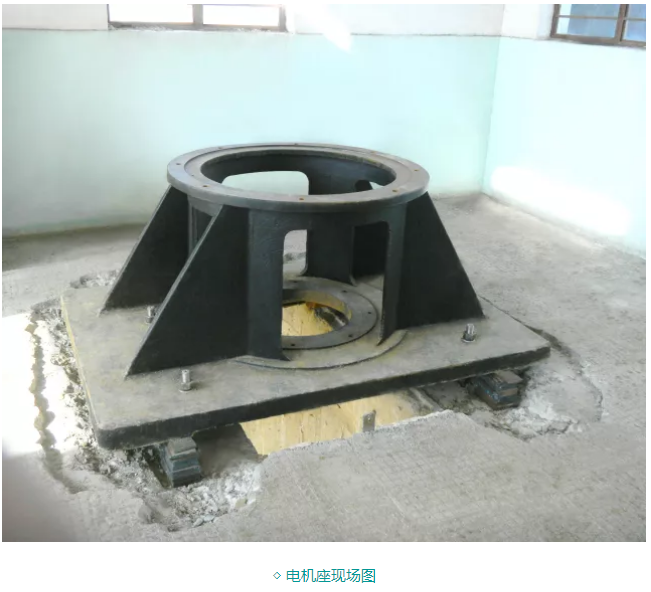

电机座调水平
3、校同心度

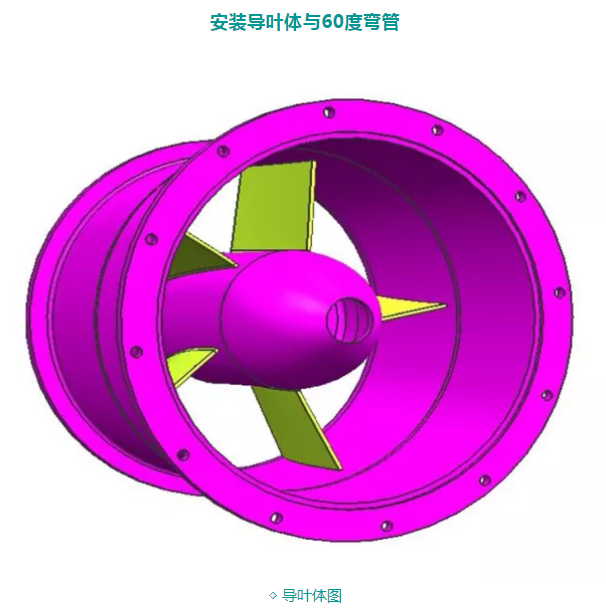

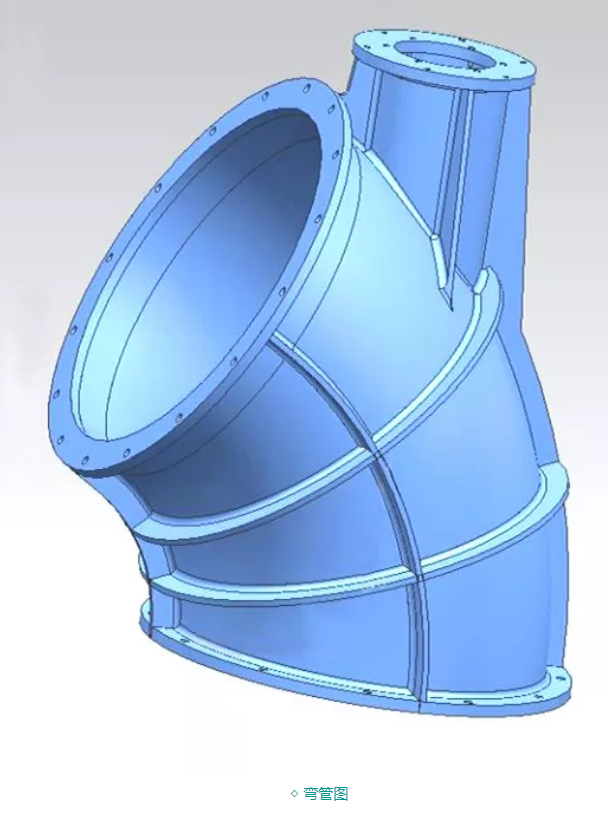

校正电机座中心与导叶体、60度弯管装水导轴承部位的同心度,允差0.04~0.08mm/m(按泵大小取大小值)。同时保证泵座与电机座的高度差符合设计要求,偏差不得超过2mm。
4、精校同心度与高度差
精确校正泵座与电机座的水平度同心度及高度差符合设计安装要求。
5、其它部件安装
顺序安装水导轴承、泵轴、传动轴、刚性联轴器、叶轮部件、叶轮室、进水喇叭、传动体部件。
① 检查轴承间隙,应保证四周均匀,单面间隙在0.1~0.2mm(按泵大小取大小值)。橡胶轴承应保持干净,严防橡胶与矿物油类接触。
②检查叶片单边间隙为叶轮外圆球直径的1/1000,并保持四周均匀。间隙符合要求后再安装叶轮外壳的另一分半。
③ 检查叶轮室和叶片轴向间隙,下缘间隙大于上缘间隙的5~15%。
④盘车检查泵轴下端的摆度,应不大于0.02~0.04mm/m(按泵大小取大小值)。若偏斜引起摆度太大,应调节电机座或泵座来消除。
6、安装电机
把电机安装在电机座上,电机安装参见电动机安装、操作、维护手册。用弹性联轴器将传动轴和电机轴连接。电机转向与水泵转向一致,从电机顶向下看为顺时针转向。
